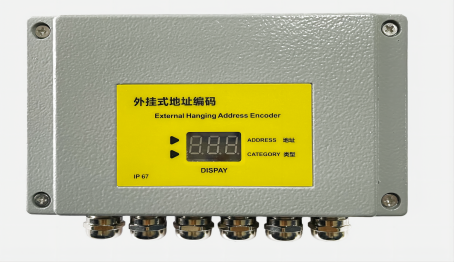

系統由多個編碼器手拉手方式聯接組成，上電后地址編碼器順序編 碼，無需人工撥碼設定地址碼，在沒有開關動作的情況下，末節點 間隔5 秒心跳上傳，一旦地址編碼器檢測到開關動作，立即上傳給 上位機。本系統采用雙向通訊的方式，保證了系統的穩定性。
原理及特點
本 裝 置 是 根 據 帶 式 輸 送 機 的 一 般 性 控 制 原 理 而 開 發 的 ， 是 總 線 控 制 系 統 的 核 心 設 備, 完 善 的 功 能 能 夠 勝 任 復 雜 的 工 作 。 兩 個 以上的獨立總線接口，將數據采集區與運算交互區分開，方便連接 上 位 機 ， 又 能 減 少 通 信 數 據 量 ， 提 高 傳 輸 速 度 。 可 以 實 現 皮 帶 系統中大多管理和保護功能，可作為主站或從站使用。對現場設備， 綜保儀是主站，可自動完成對現場設備的數據采集，分析和處理。 對上位機，綜保儀是從站，可將現場設備的通訊數據傳送給上位機。 本機不需用戶編程，依實際需求對相應地址進行保護功能定義即可。

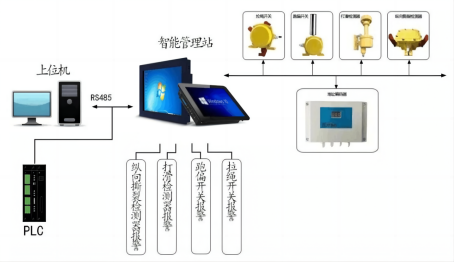

地址碼綜合保護的應用
通過自帶地址編碼的皮帶拉繩，跑偏，撕裂等接入綜合保護儀，也可使用現場老設備改造，加入地址編碼模塊． 實現皮帶保護開關的綜合管理： １、漂亮的人機界面，全觸摸液晶大屏，顯示、調試一目了然。 2、多種開關量的接入,可以實現1機接入255個開關量。 3、RS485數據通信，全皮帶只需2根數據線。 4、可實現無線通訊組網，無需布線，解決輸煤現場偏遠的煩惱。 5、一套程序可現場大屏顯示操作，亦可接入上位機電腦使用。
技術規格
采用RS485 總線通訊
波特率固定為9600b/S。
編碼器 之間最大通訊距離為1200 米
整個系統最大通訊距離超過40 公里.
